防偏開關用于皮帶跑偏檢測可固定在輸送機縱梁的頂部或底部，通常安裝在皮帶兩端距頭部或尾部滾筒0.3～2米的地方。皮帶跑偏后，迫使動作臂偏離，觸動報警微動開關。如果繼續偏離到停機觸點，觸動另一組觸點，輸送機就會保護性停機。

應用范圍

●常規皮帶輸送機        ●地下索道支撐皮帶輸送機       ●輪船裝卸系統

●堆垛取料輸送機        ●傾斜和梭式輸送機                 ●起重機挖掘機起重臂限位

●裙邊給料機輸送機     ●重型極限開關

特殊選件
●不銹鋼蓋板螺絲       ●不銹鋼動作桿及不銹鋼立輥
●可選配安裝支架       ●可增加開關點個數


※產品外形參數僅供參考，不同批次之間存在細微差別，以實際為準



※該圖僅用于標示濟寧防爆電器產品尺寸，并不適用于其他同類產品的參考

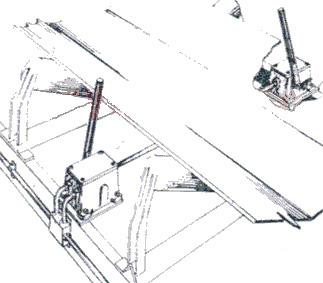

1）通用的安裝設計可使防偏開關隨意安裝在輸送機縱梁頂部或底部
2）堅固的鑄鋁外殼，防護標準NEMA4，特殊的環境可選特殊的表面處理
3）整體式蓋板易于接線，開關調整方便簡單，不需拆除動作桿就可拆掉蓋板
4）動作桿軸承額定轉速5000轉／分，適用皮帶速度可達6.35米／秒
5）動作桿法向角調節范圍為22.5°
6）法向夾角為10度時報警觸點動作，法向夾角為之20度時停機觸點動作。
